Wissenswertes zu Materialien, Normen und Regelwerken
Druckzonenhöhe x bei der Stahlbetonquerschnittsbemessung
In letzter Zeit habe ich mich intensiver mit der Biegebemessung von Stahlbetonquerschnitten beschäftigt.
Dabei entstand eine kompakte Zusammenfassung sowie ein Excel-Tool zur Berechnung der Dehnungen und der Druckzonenhöhe im Stahlbetonquerschnitt,
das ich hier gerne zur Verfügung stelle: Druckzonenhöhe

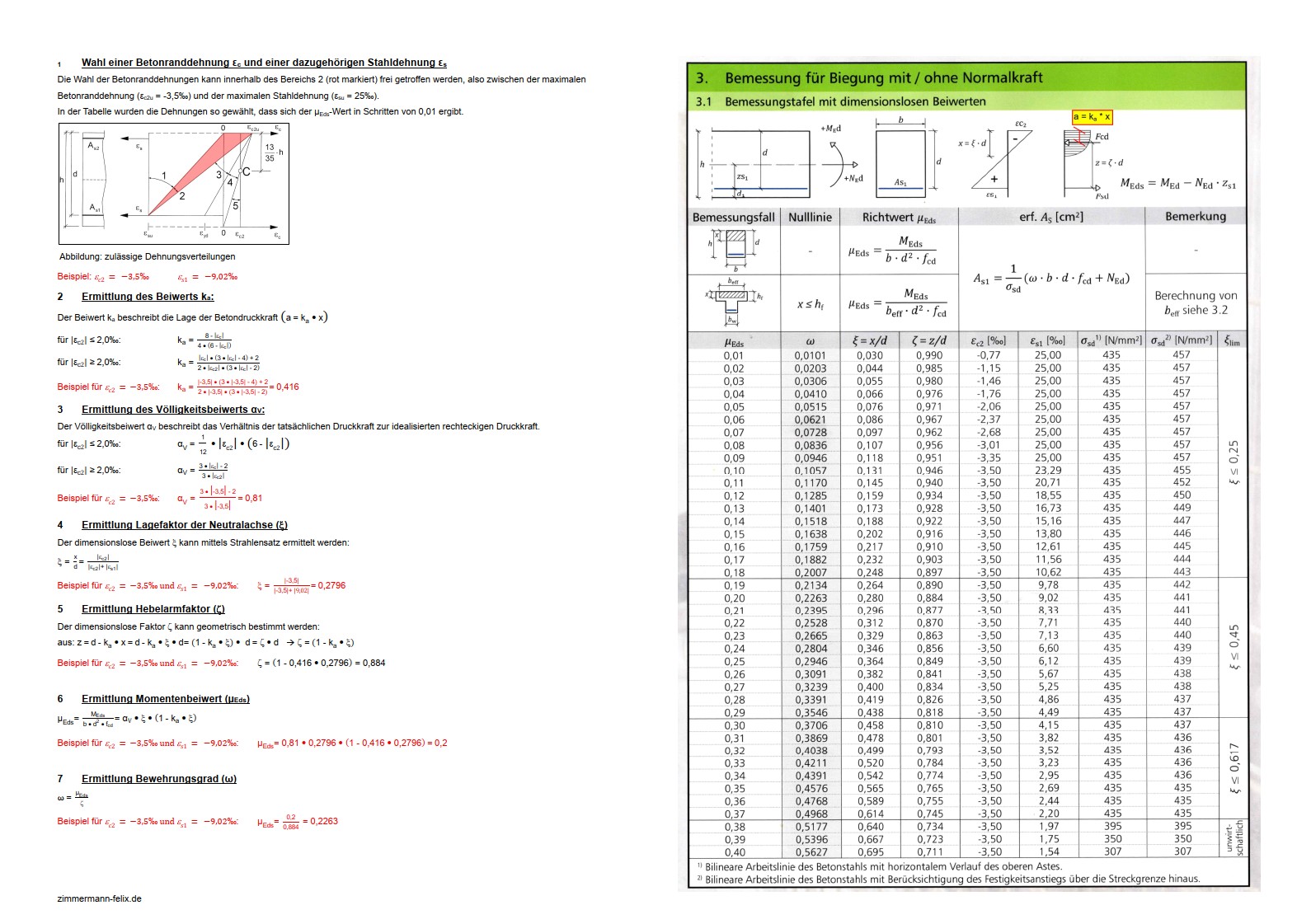

mb-Bemessungstafeln
Wer kennt sie nicht – die Bemessungstafeln der mb AEC Software GmbH? In der täglichen Bemessungspraxis sind die praktischen und kostenlosen Faltblätter weit verbreitet. Bestellen kann man sich diese ganz einfach über folgenden Link:mb-Bemessungstafeln
Da ich kürzlich wissen wollte, wie die Werte aus der μ-Eds-Tabelle zustande kommen, habe ich die zugrunde liegenden Formeln ergänzt und eine Zeile exemplarisch berechnet.
Bügelschlösser in der Zugzone – Norm und Praxis
Nach DIN EN 1992-1-1/NA:2013-04 sollen Bügelschlösser in der Zugzone mit der Übergreifung L₀ geschlossen werden.
Meiner Erfahrung nach wird diese Vorgabe jedoch häufig nicht beachtet. Ich selbst habe dieses Detail erst beiläufig in einem Projekt gelernt, nachdem ich es zuvor auch schon anders umgesetzt hatte – vielen Planern ist die Regelung schlicht unbekannt. In der Praxis wird die genaue Bügelform oft nicht überprüft, und die Anforderungen des Eurocodes werden nicht immer umgesetzt.
Aus meiner Sicht stellt dies in der Regel kein statisches Problem dar, insbesondere weil diese Regelung nur in Deutschland gilt und in anderen europäischen Ländern keine Relevanz hat. Dennoch gilt: Wer die Norm kennt, kann sie korrekt umsetzen und damit die Ausführung normgerecht gestalten.

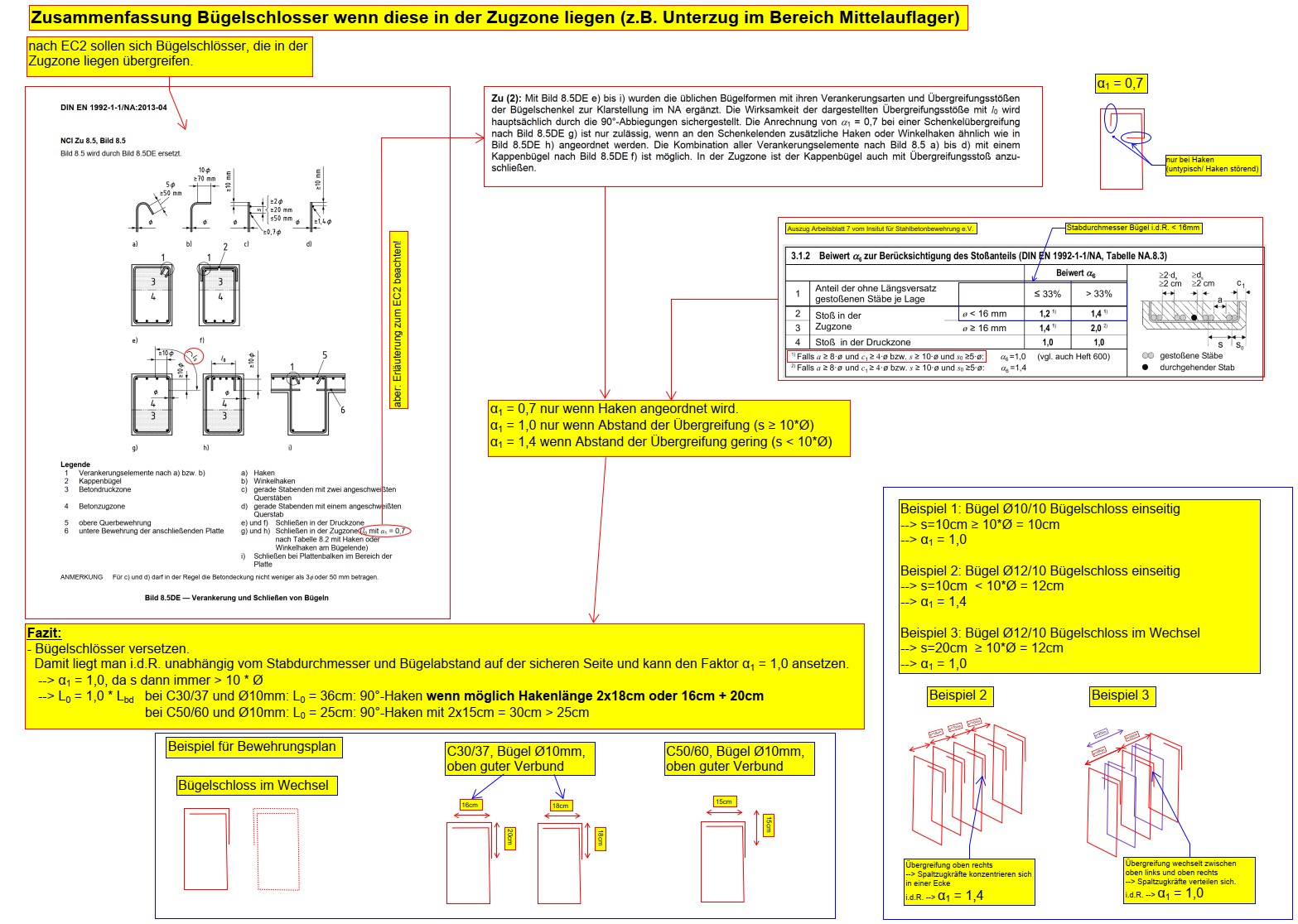

Oft macht man nichts falsch, wenn die Bügelschlösser über die Länge eines Unterzugs versetzt eingebaut werden. Eine detaillierte Erläuterung, warum eine versetzte Anordnung Vorteile hat, habe ich im folgenden PDF zusammengestellt:

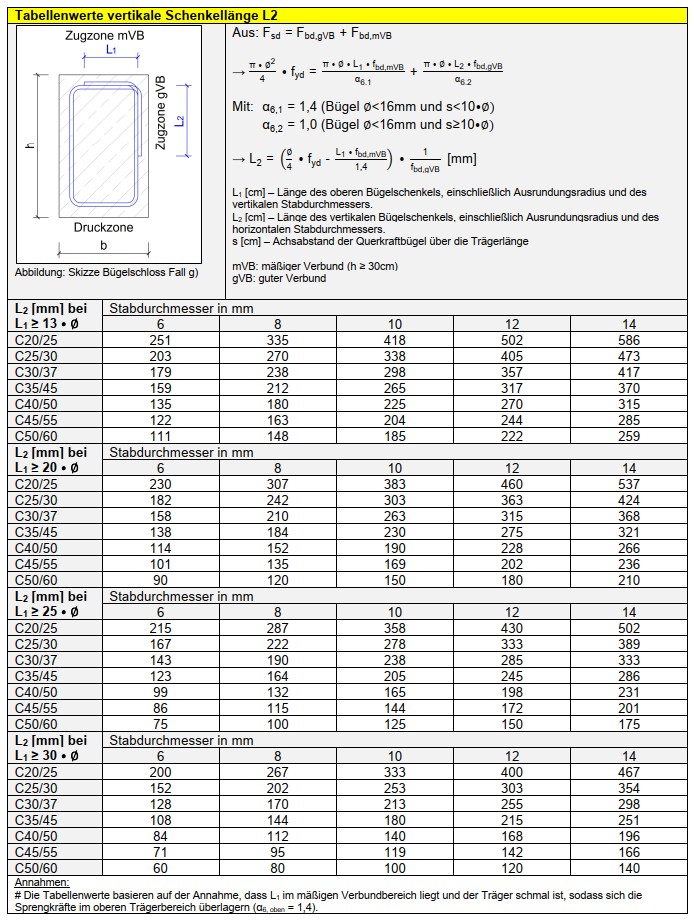

Um bei der Konstruktion und der Prüfung von Bewehrungsplänen die Schlosslänge in Zugbereichen von Stahlbetonunterzügen schnell festlegen zu können, habe ich die erforderlichen vertikalen Schenkellängen (L2) in Abhängigkeit von der gewählten oberen Schenkellänge (L1) in einer Tabelle zusammengestellt. Diese kann nachfolgend heruntergeladen werden.
